Q941F-16/25P DN40不銹鋼精小型軟密封電動球閥更新日期：2020-03-15

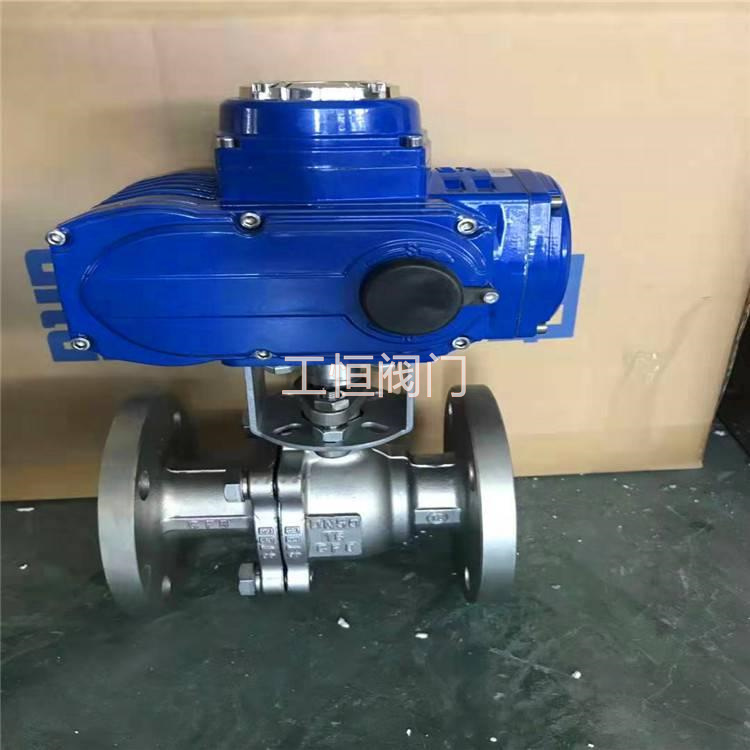

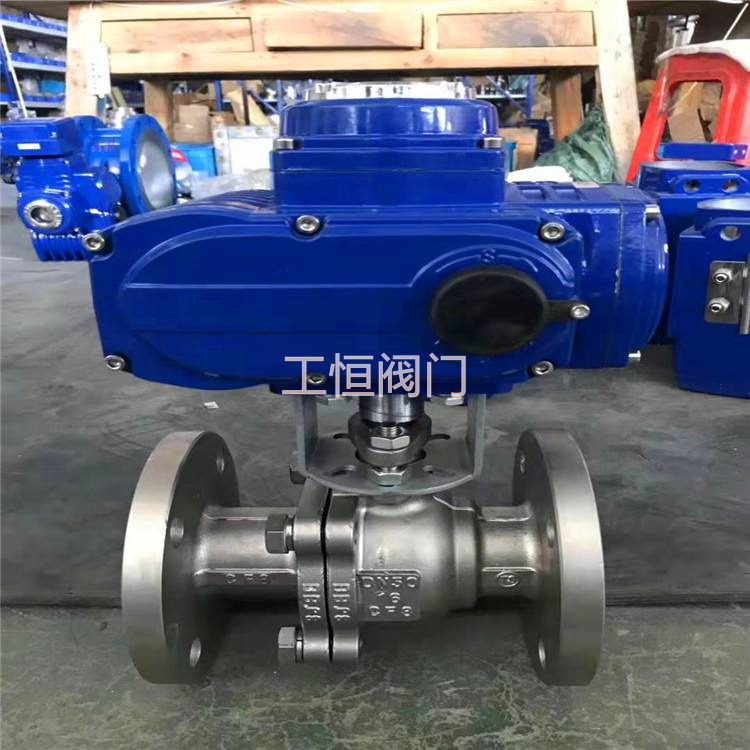

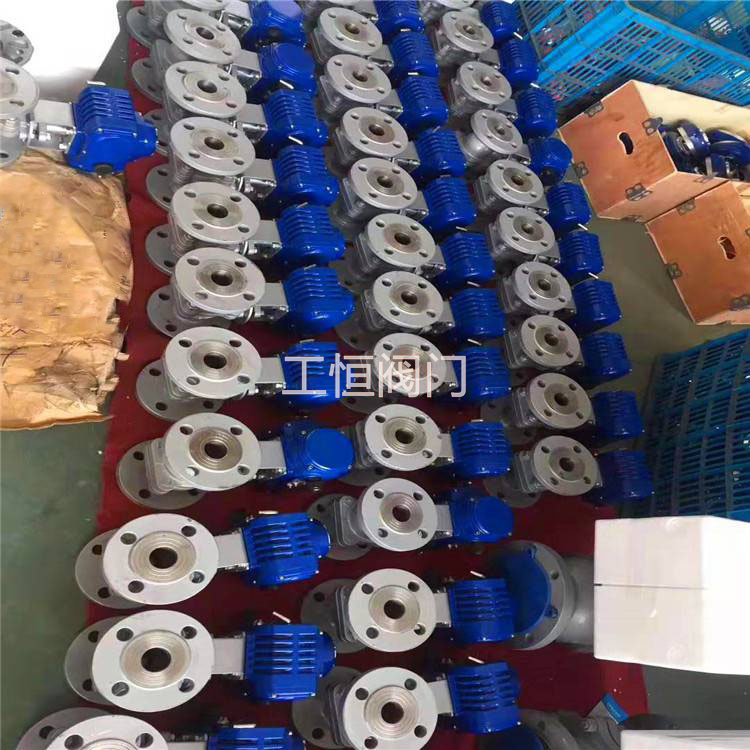

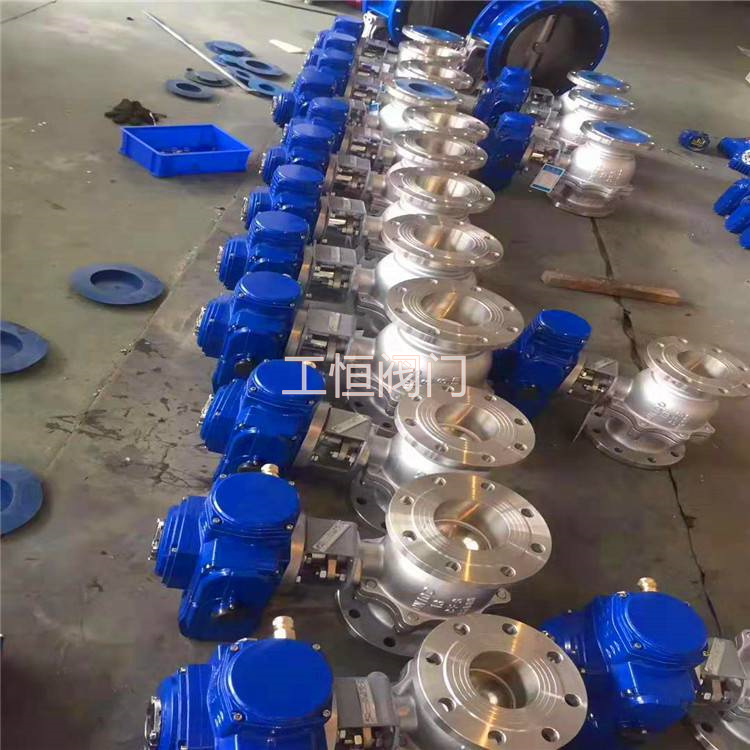

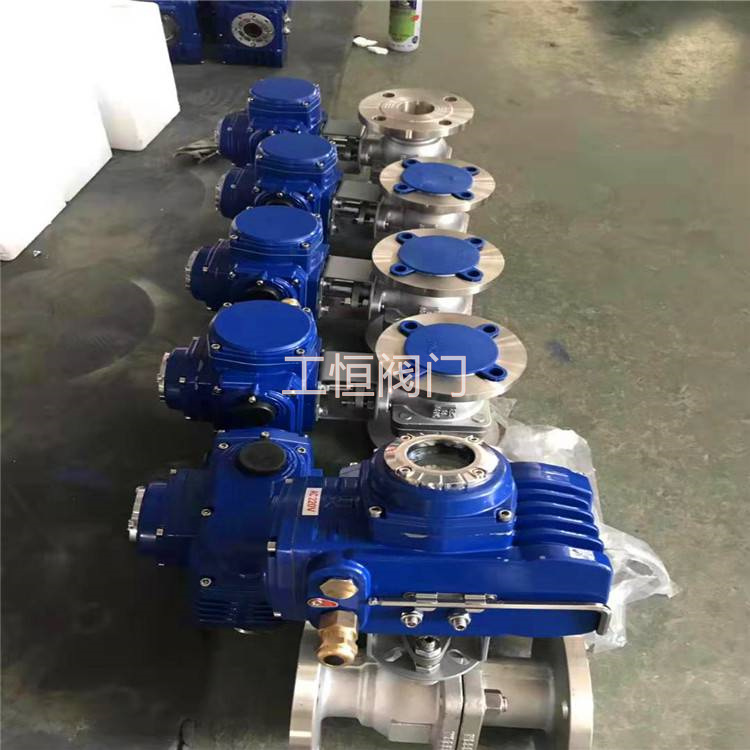

Q941F-16/25P DN40不銹鋼精小型軟密封電動球閥

一、概述 Q941型電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等***點。執行機構可根據用戶要求另配置UNIC、P、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣活塞式執行機構。

二、執行標準
1、設計與制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。 2、法蘭尺寸:/T74~90(74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。 3、結構長度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。 4、檢驗主試驗:/T 9092、API 598。

三、技術參數和性能

GH執行機構技術參數		閥體參數
電源	AC200/220V，50/60Hz	公稱通徑	DN10~300mm
輸出力矩	50N·M~2000N·M	公稱壓力	PN1.6 2.5 4.0 6.4 31.5MPa(定制)
動作范圍	0~90° 0~360°	泄漏量	軟密封:零泄漏	硬密封:≤額定流量的10
動作時間	15秒/30秒/60秒	執行機構	可另配P、HQ、UNIC、361RS 等電子式電動執行機構
保護裝置	過熱保護	流量特性	快開特性
環境溫度	-30°~60°	可調范圍	DN10-80	DN100-300
250:1	350:1
手動操作	同附帶手柄操作	基本誤差	±1
限位	電氣、機械二重限位	死區	≤1
防護等級	相當于IP-65	回差	≤1
位置測量	可選裝開關或電位計	適用溫度	密封面
驅動電機	8W/E	PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
進線接口	PE1/2〞進線線鎖

展開

試驗壓力 (Mpa)	公稱壓力(Mpa)					壓力級(class)			JIS(Mpa)
1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
氣密試驗	0.5~0.7
