Q641F氣動法蘭球閥更新日期：2020-03-21

*** :	GH/工恒	型號 :	Q641F
材質 :	碳鋼	連接形式 :	法蘭
結構形式 :	浮動球球閥	公稱通徑 :	15-300（mm）
適用介質 :	水	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	氣動
零部件及配件 :	執行器	用途 :	疏水
類型(通道位置) :	二通式	作用對象 :	水

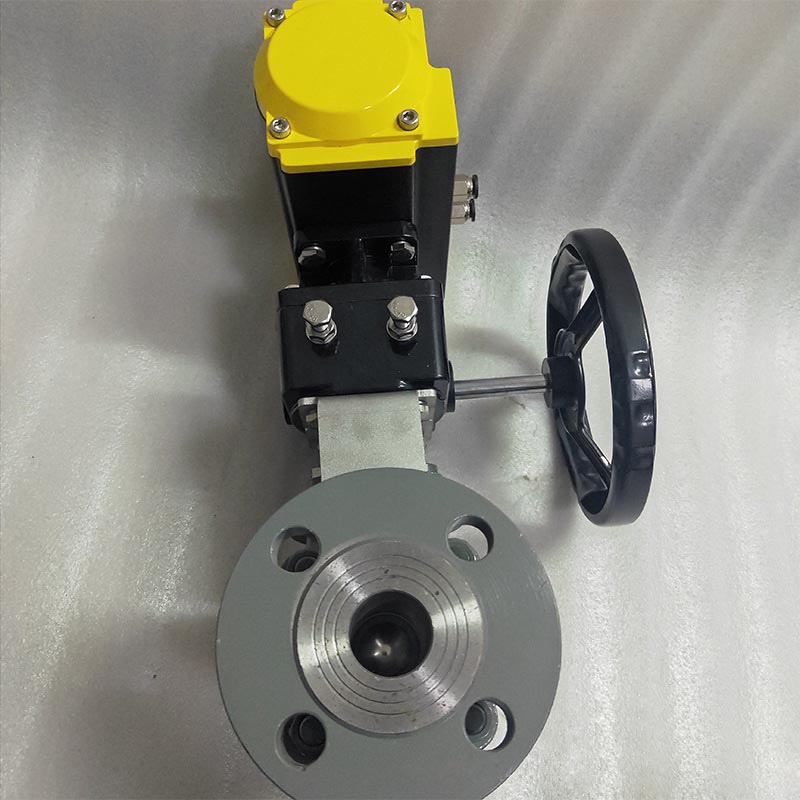

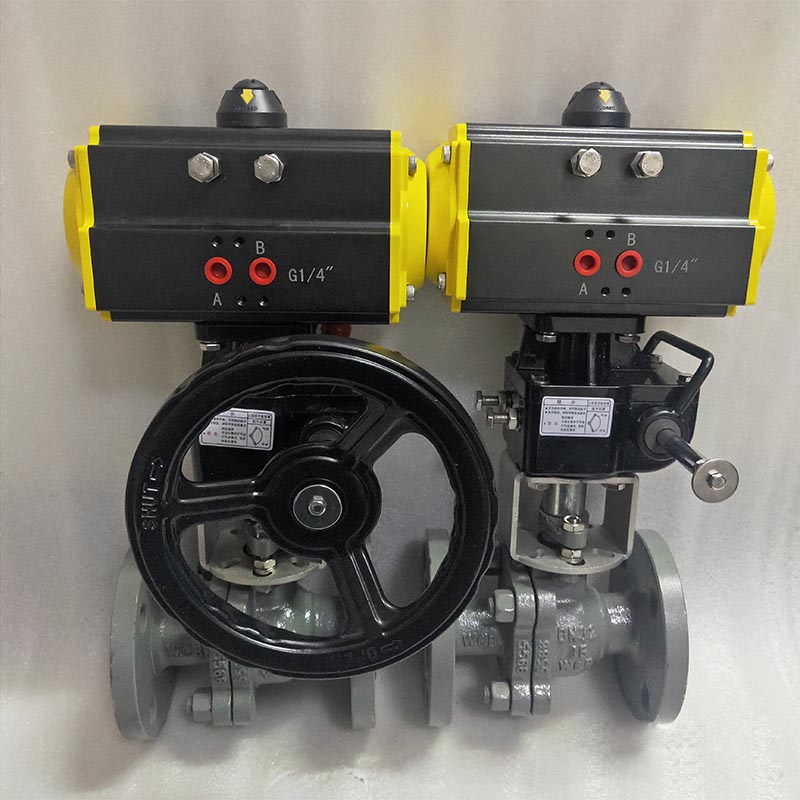

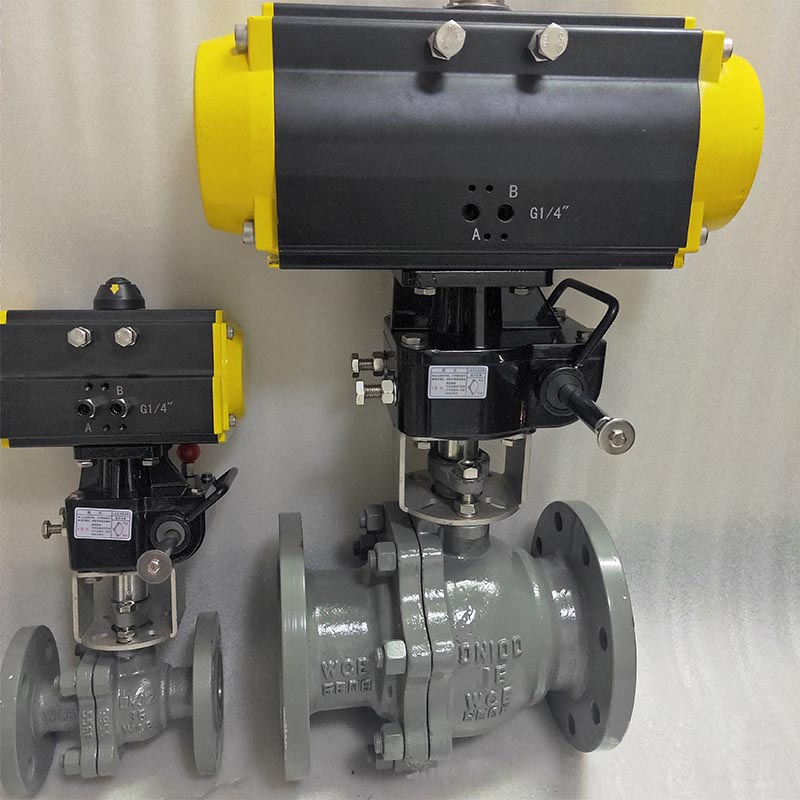

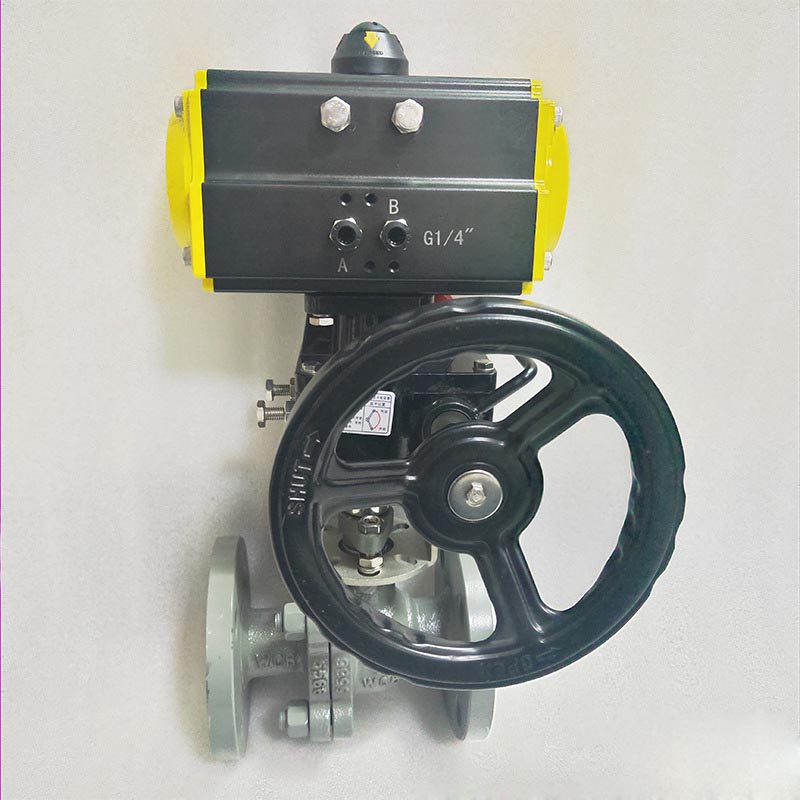

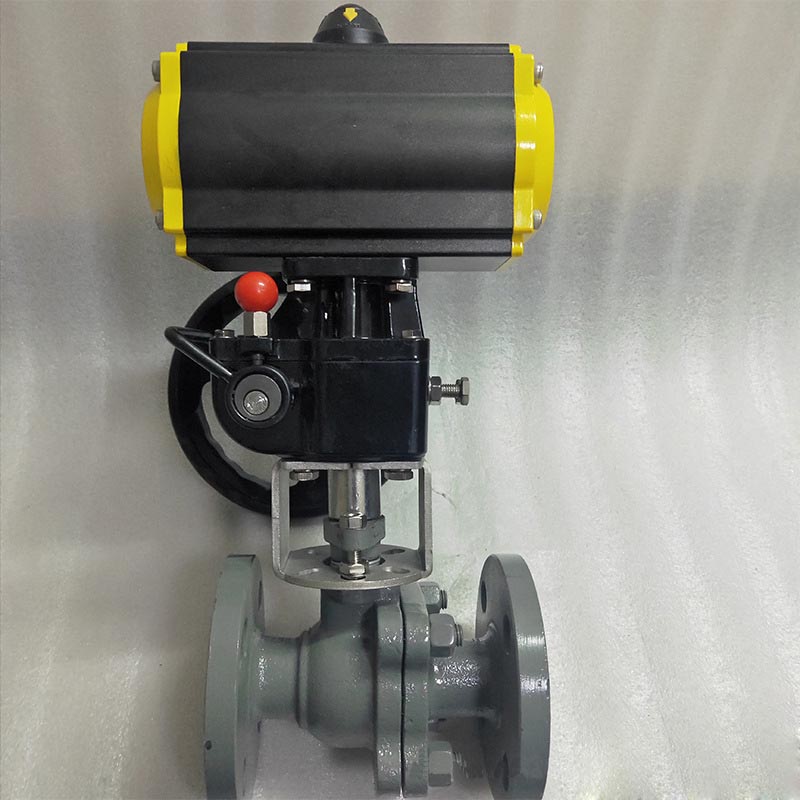

Q641F氣動球閥
球閥主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，亦可用于流體的調節與控制，它與其它閥類相比，有以下一些***點。

氣動球閥結構特點
1、流體阻力小、球閥是所有閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
3、閥座密封性能好，采用聚四乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的而增大。
4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力而增大。
5、由于聚四乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
7、防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
不銹鋼氣動球閥執行機構
系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
不銹鋼氣動球閥附件的選項
根據不同控制和要求可選擇下列附件：
切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣、氣動、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構
不銹鋼氣動球閥執行標準
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：/T74～90（74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：/T 9092、API 598。
◇氣動球閥主要技術參數

空氣驅動	壓縮空氣4-6bar(可帶手輪)
電驅動	DC24V、AC220V、AC380V
公稱通經	15～250mm
公稱壓力	1.6～4.0Mpa
適用溫度	PTFE：-29～+178℃
適用溫度	EK：-29～+250℃
連接方式	法蘭
閥結構	兩塊式
閥體材質	316L、316、304、304L、碳鋼
閥球材質	316L、316、304、304L
密封材質	PTFE、EK
適用介質	氣體、水及油類等
可選附件	限位開關、電磁閥、減壓閥

◇氣動球閥設計標準

標準	ANSI	DIN	GB	JIS
測試檢驗	API598，API6D	DIN3230/3,EN12266	GB/T 13927	JIS B2003
結構長度	B16.10，BS2080	3202F4/F18(DN15～250) 3202F1/F17(DN15～250)	GB12221PN10～25(DN15～250) GB12221PN40(DN15～250)	B2002 10K Form6(1～250)
法蘭端面	B16.5Rfserrate Finish(AARH200) Bs1560Part2RF	2501/1PN10～40 FacingDIN2526FORMC	GB9113.3～9113.5 PN16.25.40	B2212 10K B2214 20K

◇氣動球閥主要零部件材料

#	零件	材質
#	零件	ANSI/JIS/DIN	ANSI/JIS/DIN	ANSI/JIS/DIN
1	閥體	A351-CF8M/SCS14A/1.4408	A351-CF8/SCS13A/1.4308	A216-WCB/SCPH2/1.0619
2	閥蓋	A351-CF8M/SCS14A/1.4408	A351-CF8/SCS13A/1.4308	A216-WCB/SCPH2/1.0619
3	球體	A351-CF8M/SCS14A/1.4408	A351-CF8/SCS13A/1.4308
4	閥座	TFM1600/PTFE/RTFE
5	螺栓	A193-B8		A193-B7
6	螺帽	A194-8		A194-2H
7	閥蓋墊圈	PTFE
8	閥桿	SUS316	SUS304
9	閥桿密封圈	PTFE
10	閥桿填料	PTFE
11	格南	SUS316
12	碟型彈片	SUS301
13	閥桿螺母	A194-8
