調節閥的執行機構
氣動操作的調節閥(控制閥)執行機構是使用普遍的一種執行機構，但是電動、液動和手動執行機構也被廣泛應用。彈簧薄膜氣動執行機構由于其結構的可靠性和簡單性而被普遍地指定使用。氣動操作的活塞執行機構為要求的工況條件提供很高的閥桿輸出力。彈簧薄膜和氣動活塞執行機構的改進型可以直接安裝在旋轉式調節閥(控制閥)上。
電動和電液執行機構比氣動執行機構更加復雜、更加昂貴。在沒有供氣源可提供、很低的環境溫度可能會凍結氣源供應管道里的冷凝水、或者通常需要特別大的閥桿力的場合，它們具有***越性。簡要概括之后是討論常用的執行機構的型式和特性。
1、薄膜執行機構
● 氣動操作的薄膜執行機構使用由控制器、定位器或其它來源提供的氣源。

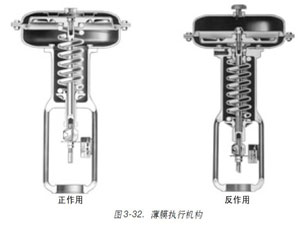

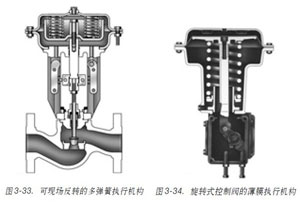

● 各種各樣的類型包括：正作用（增加氣源壓力把膜片向下推并使執行機構推桿伸出，圖3-32）；反作用（增加氣源壓力把膜片向上推并使執行機構推桿縮回，圖3-32）；可更換作用方向（可以組裝成正作用或者反作用的執行機構，圖3-33）；旋轉閥的正作用執行機構（增加氣源壓力把膜片向下推，可能打開或關閉閥門，取決于閥軸上的執行機構杠桿的定位，圖3-34）。
● 凈輸出力是膜片力與彈簧反作用力之間的差值。
● 膜壓的膜片提供線性的特性和較大的行程。
● 要求的輸出力和可提供的供氣壓力決定了執行機構的尺寸。
● 薄膜執行機構簡單、可靠且經濟。
2、活塞執行機構
● 活塞執行機構是氣動操作的，使用高達150 psig 的高壓氣源，通常不需要氣源壓力調節器。
● 活塞執行機構提供的輸出力和很快的驅動速度。

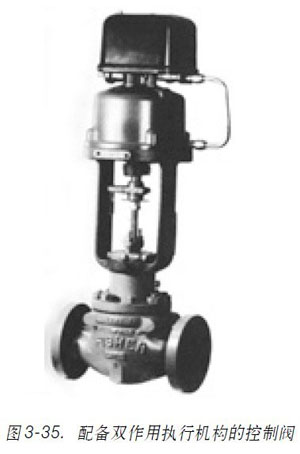

● 活塞執行機構可以是雙作用的，以在2個方向上都提供的力；或者是彈簧復位的，以提供失氣－打開或失氣－關閉的工作方式（圖3-35）。
● 可以安裝各種各樣的附件以便在供氣壓力切斷時定位雙作用的活塞。這些附件包括氣動保位閥和鎖定系統。
● 也可以提供液壓緩沖器、手輪和不帶支架的執行機構。它們可以用來操作蝶閥、風門、以及類似的工業設備。
● 用于旋轉式調節閥(控制閥)的其它類型的活塞執行機構在氣缸的下端有一個滑動式密封。這使得執行機構推桿可以周向旋轉以及上下移動，而不會產生氣缸壓力的泄漏。這個特點使得執行機構桿可以直接安裝到固定在旋轉式閥軸上的執行機構杠桿上，因此不需要聯接件，也了運動損失的起源。
