您當前的位置： 首頁 > 閥門知識 > 閘閥知識 >

Z11H、Z11Y型PN25～PN160鋼制內螺紋楔式閘閥主要性能參數更新日期：2016-10-22

主要性能參數
Z11H、Z11Y型PN25～PN160鋼制內螺紋楔式閘閥主要性能參數
型號 PN 工作壓力
/MPa		 適用溫度
/℃		 適用介質 材料
閥體、閥蓋、閘板 閘桿 密封面 填料
Z11H-25 25 2.5 ≤425 水、蒸汽、油品 碳素鋼 鉻不銹鋼 鉻不銹鋼或碳
鋼堆焊硬質合金		 石棉石墨或
柔性石墨
Z11H-40 40 4.0
Z11H-63 63 6.3
Z11H-100 100 10 ≤450 鍛鋼 鍛鋼 鉻不銹鋼 —
Z11H-160 160 16
Z11Y-25 25 2.5 ≤425 水、蒸汽、油品 碳素鋼 鉻不銹鋼 鉻不銹鋼或碳
鋼堆焊硬質合金		 石棉石墨或
柔性石墨
Z11Y-40 40 4.0
Z11Y-63 63 6.3
Z11Y-100 100 10
Z11Y-160 160 16
Z11Y-25I 25 2.5 ≤550
蒸汽、油品		 鉻鉬鋼 耐熱鋼或
鉻不銹鋼		 鉻鉬鋼堆焊
硬質合金		 石棉石墨或
柔性石墨
Z11Y-40I 40 4.0
Z11Y-63I 63 6.3
Z11Y-25P 25 2.5 ≤150 弱腐蝕性介質 鉻鎳鈦不銹鋼 鉻鎳鈦
不銹鋼		 鉻鎳鈦鋼堆焊
硬質合金		 石棉石墨或
聚四氟
Z11Y-40P 40 4.0
Z11Y-63P 63 6.3
Z11Y-100P 100 10
Z11Y-160P 160 16


主要外形及結構尺寸

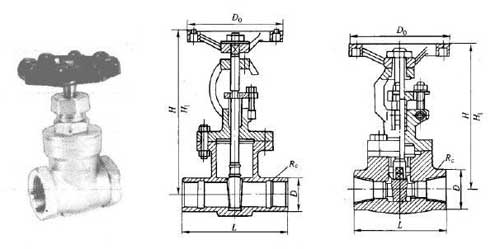

Z11H型 PN25～PN63鋼制內螺紋楔式閘閥外形及結構尺寸圖

Z11H型 PN25～PN63鋼制內螺紋楔式閘閥外形及結構尺寸
DN/mm RC/in L D H H1 D0 重量/kg
15 RC 1/2 90 34 208 229 120 3.5
20 RC 3/4 100 44 244 244 140 5.7
25 RC 1 110 48 261 261 160 6.9
32 RC 1 1/4 120 56 270 270 160 8.5
40 RC 1 1/2 135 64 304 304 200 12.3
50 RC 2 155 75 318 318 240 30

Z11Y PN25～PN160鋼制內螺紋楔式閘閥外形及結構尺寸
DN/mm RC/in L D H H1 D0 重量/kg
15 RC 1/2 80 34 142 155 100 1.9
20 RC 3/4 90 40 145 160 100 2.0
25 RC 1 100 50 164 186 120 3.3
32 RC 1 1/4 120 58 187 216 140 1.8
40 RC 1 1/2 130 66 215 250 160 6.7
50 RC 2 140 78 244 276 180 9.6
